Монтаж VRV системМонтаж VRV системы в трёхэтажном коттедже - НовоРижское шоссе1. Первым этапом было выполнение проекта по монтажу VRV системы с предварительным выездом на объект заказчика, согласование заказчиком всех нюансов и сложностей, возникающих при точной детализации таковых проектов.
Цокольный этаж
|
Первый этаж
|
Второй этаж
|
Третий этаж
|
2. Второй этап включает проведение монтажных работ по установке внешнего блока VRV системы снаружи здания с исполнением площадки для размещения и точного изготовления подставки под размер с последующей её анкеровкой к несущей поверхности и установку внешнего блока на амортизаторы.
3. Третий этап - прокладка трассы высококачественных трубопроводов различных диаметров согласно правилам монтажа VRV системы от производителя с многочисленными ответвлениями, переходами из одного диаметра в другой, угловыми отводами, установкой рефнет (разветвителей трассы медных трубопроводов). Спаивание медных трубопроводов производится исключительно в азоте, во избежание образования окалины в трубопроводы. Трасса исполнена по технологии полной бесшумности с использованием виброгасителей. Длина трассы для составляет 97 метров от внешнего блока до крайнего из внутренних блоков, а общая длина-около 150 метров. Все трубопроводы выполнены в изоляции K-flex. Трасса полностью опрессовывается и выдерживается под давлением 40 атмосфер в течении двух суток.

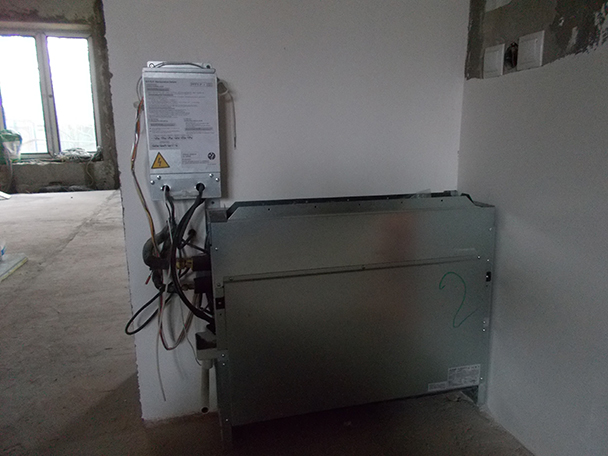

4. Четвёртый этап - установка всех внутренних блоков VRV системы в количестве шестнадцати штук различного подтипа (напольных, канальных, и настенных) с монтажом проводных пультов управления. Проверка работоспособности и ввод в эксплуатацию VRV системы.
|
