Systemair DVN 500EC roof fan

Технические характеристики

Номинальные данные

Напряжение (номинальное) 400 В

Частота 50; 60 Гц

Количество фаз 3~

Потребляемая мощность 1 975 Вт

Потребляемый ток 2,91 A

Скорость вращения рабочего колеса 1 502 об/мин

Расход воздуха макс. 9 576 м3/ч

Температура перемещаемого воздуха макс. 120 °C

Макс. температура перемещаемого воздуха, при регулировании скорости 120 °C

Параметры звука

Уровень звукового давления на 10 м (свободное поле) 57 дБ(А)

Уровень звукового давления на 4 м (свободное поле) 65 дБ(А)

Защита / Классификация

Класс защиты, двигатель IP55

Класс изоляции F

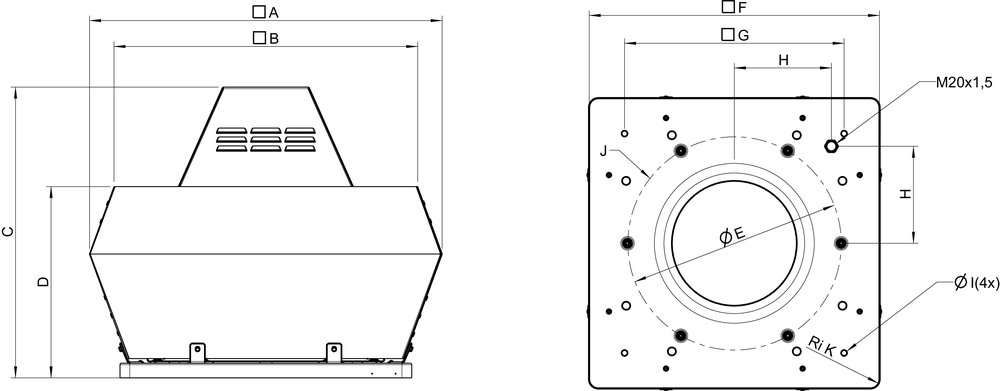

Размеры и вес

Размер воздуховода: Круглый, вход 500 мм

Размер воздуховода: Круглый, выход 500 мм

Вес 67,5 кг

Другие

Тип подключения воздуховода Круглый

Тип двигателя EC

DVN 500EC roof fan

Преимущества:

• Двигатель вынесен из потока перемещаемого воздуха

• Максимальная температура пемещаемого воздуха 120°C.

• Подходят для использования на морском побережье

• Вертикальный выброс

• Низкий уровень шума

Рекомендации по применению:

Вытяжные системы вентиляции в климатических зонах с агрессивной окружающей средой (например, в морском климате) с высокотемпературным вытяжным воздухом (максимальная температура перемещаемого воздуха 120°С). DVNI рекомендуется использовать в тех случаях, когда предъявляются высокие требования к уровню шума.

Конструкция:

Корпус выполнен из алюминия. Каркас изготовлен из оцинкованной стали с защитным порошковым покрытием. Вентиляторы оснащены встроенной защитной решеткой с антикоррозионным порошковым покрытием. Корпус DVNI изолирован слоем минеральной ваты толщиной 50 мм для снижения уровня шума.

Двигатель:

DVN оборудованы стандартными электродвигателями, вынесенными из потока перемещаемого воздуха, с алюминиевыми рабочими колесами с загнутыми назад лопатками и смонтированными на высокоэффективных виброизоляторах. Двигатели оснащены встроенными термоконтактами с выводами для подключения к внешнему устройству защиты от перегрева.

Регулирование скорости:

Скорость 1-фазных вентиляторов регулируется с помощью 5-ти ступенчатого трансформатора, 3-фазных - с помощью 5-ти ступенчатого трансформатора и изменением способа подключения «треугольник»/«звезда».

Монтаж:

Вентиляторы устанавливаются на кровле при помощи крышного короба (FDS/SSD).

Сертификаты:

Сертификаты соответствия РФ и Украины
