Vents ПА 03 В4

Характеристики:
Напряжение 400 В
Частота тока 50 Гц
Максимальная мощность вентилятора 1330 Вт
Ток вентилятора 2,4 А
Суммарная мощность установки 1330 Вт
Суммарный ток установки 2,4 А
Максимальный расход воздуха 3260 м³/ч
Частота вращения 2730 мин-1
Уровень звукового давления на расст. 3 м 57 дБ(А)
Материал корпуса алюмоцинк
Максимальная температура перемещаемого воздуха -25 +45 оС
Изоляция 50 мм, мин. вата
Фильтр Карманный G4 (F7)*

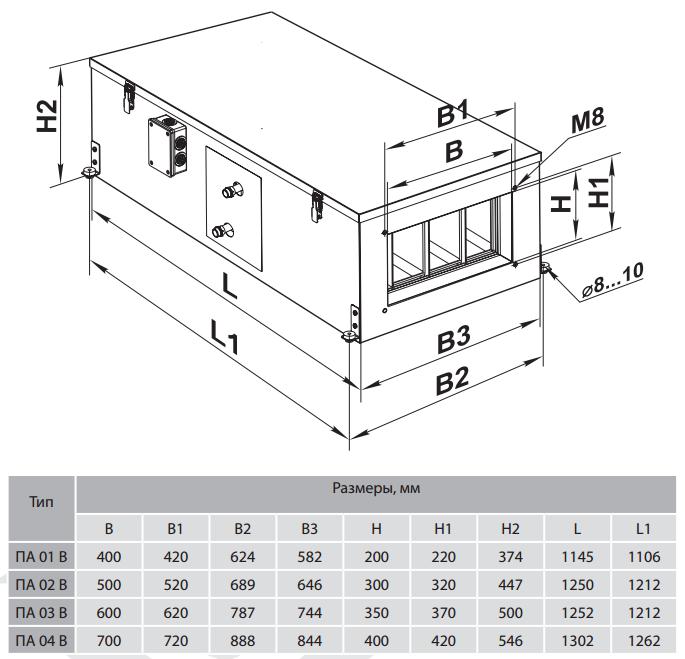

Размер подключаемого воздуховода 600х350 мм
Масса 94 кг
Кол-во рядов водяного нагревателя 4
Тип нагревателя водяной
Тип приточная

ПА 03 В4

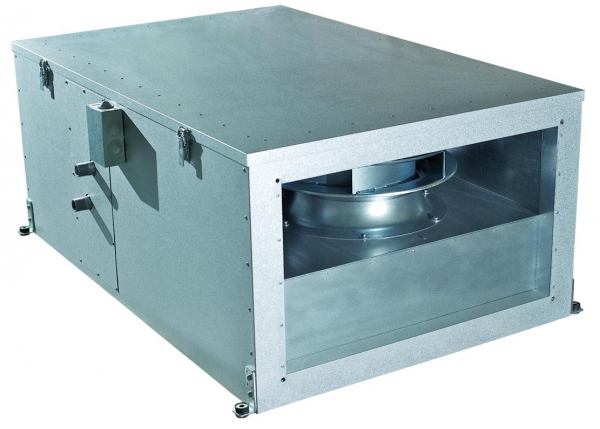

Приточная установка ПА представляет собой полностью готовый вентиляционный агрегат, обеспечивающий фильтрацию, подогрев и подачу свежего воздуха в помещения.

Корпус
Корпус изготовлен из стальных листов с алюмоцинковым покрытием, наполненных звукоизоляцией в виде слоя минеральной ваты толщиной 50 мм.

Фильтр
Для фильтрации приточного воздуха в установке есть встроенный фильтр со степенью очистки G4 (в качестве опции - F7).

Нагреватель
Установки ПА укомплектованы водяными нагревателями. В зависимости от требуемой мощности устанавливаются двух-, трех- или четырехрядные водяные нагреватели. Водяные нагреватели предназначены для эксплуатации при максимальном рабочем давлении 1,0 МПа (10 бар) и максимальной рабочей температуре теплоносителя 95 °С.

Вентилятор
Установки оборудованы высоконапорным бескорпусным радиальным вентилятором с непосредственным приводом от электродвигателя с внешним ротором. Лопатки рабочего колеса загнуты назад. Вентилятор обеспечивает оптимальные рабочие характеристики: расход воздуха, уровень шума и КПД.

Монтаж
Приточная установка монтируется на полу, подвешивается к потолку при помощи монтажного уголка с вибровставкой или крепится на стене при помощи кронштейнов. Установку можно разместить как во вспомогательных помещениях, так и в основных (над подвесным потолком, в нише или открытым способом). Все электрические подключения выполняются через клеммную колодку, расположенную в соединительной коробке. Приточные установки ПА оснащены кронштейнами для облегчения монтажа агрегата. Необходимо предусмотреть возможность доступа к установке для сервисного обслуживания и чистки фильтра. Конструкция агрегатов позволяет выводить патрубки водяного нагревателя в левую или правую сторону на этапе монтажа (по умолчанию патрубки направлены вправо по ходу воздуха).

Управление и автоматика
Возможны два варианта исполнения установок:
Без управления, когда потребитель самостоятельно определяет и подбирает необходимую систему автоматики.
Со встроенной системой управления и автоматики, которая позволяет регулировать производительность вентилятора, устанавливать температуру приточного воздуха, контролировать степень загрязнения фильтра. Управлять установкой можно на расстоянии при помощи панели управления.

Функции управления и защиты ПА...В
управление при помощи панели управления: включение/выключение, выбор скорости вентилятора (3 скорости), переключение режимов нагрев/охлаждение (при работе совместно с канальным охладителем);
поддержание температуры приточного воздуха, заданной с пульта управления: управление циркуляционным насосом и регулирующим вентилем смесительного узла нагревателя; вход от реле давления теплоносителя (авария насоса);
безопасный пуск/остановка вентиляторов, прогрев нагревателя перед пуском; контроль температуры обратного теплоносителя при неработающем вентиляторе;
защита нагревателя от замерзания (по датчику температуры воздуха после нагревателя и по датчику температуры обратного теплоносителя);
управление компрессорно-конденсаторным блоком (ККБ) воздухоохладителя, по температуре в помещении (при установке канального воздухоохладителя дополнительно);
контроль загрязненности фильтра (датчик перепада давления);
управление внешней воздушной заслонкой с сервоприводом с возвратной пружиной;
остановка системы по команде от щита пожарной сигнализации.
